Вентиляция чистых помещений

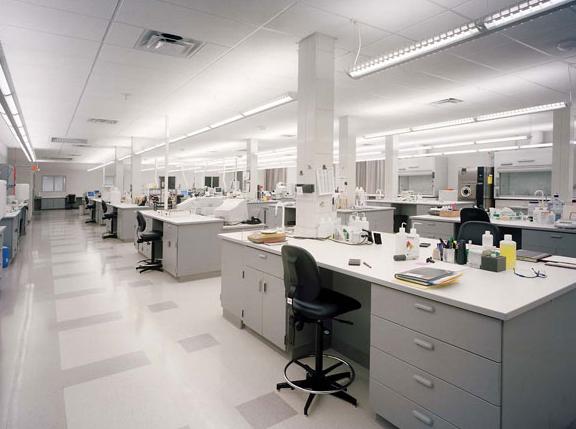

Вентиляционные системы объектов медицины

Сфера применения чистых помещений широка и к настоящему времени охватывает многие области техники (приборостроение, изготовление микросхем), жизни и деятельности человека (производство лекарственных препаратов, в медицинских учреждениях – операционные, инфекционные отделения, специализированные палаты, лаборатории и т.д.). И в любом случае тут не обойтись без системы вентиляции.

Чистым помещением называется помещение, в котором счётная концентрация аэрозольных частиц и, при необходимости, число микроорганизмов в воздушной среде поддерживаются в пределах заданного значения, соответствующего определенному классу чистоты помещения, и которое может содержать одну или несколько чистых зон.

Класс чистоты помещения определяется количеством в воздухе различного рода частиц и примесей (пыли, газов, токсичных веществ), а также концентрацией патогенных (болезнетворных) микроорганизмов (вирусов, бактерий, микробов). Разработаны и действуют стандарты на качество чистоты воздуха в различных помещениях.

Так, для "чистых" помещений установлены три класса чистоты:

  • «Ч» (чистые помещения) – это помещения, в которых отсутствуют выделения резких запахов, большие тепловыделения, влаговыделения, вредные вещества и микробные загрязнения в концентрациях, превышающих ПДК.
  • «ОЧ» (особо чистые) – это помещения, к которым предъявляются особые требования по обеспечению стерильности среды.
  • «Г» (грязные) – это помещения, в которых присутствует хотя бы одна из вредностей недопустимых для категорий «Ч» и «ОЧ».
  • Соответствие параметров микроклимата заданным, исходя из класса чистоты помещений, обеспечивается тремя степенями защиты:

  • физической преградой в виде тамбур-шлюза;
  • разницей давления воздуха (избыточное в чистом помещении);
  • потоком воздуха (однонаправленным или неоднонаправленным), что позволяет избежать попадания загрязнений в чистую комнату.
  • Система вентиляции чистых помещений, которая обрабатывает поступающий извне воздух, автономна. Использование системы общеобменной вентиляции абсолютно недопустимо.

    фильтры

    Воздух, который подается в чистые помещения, должен быть стерильным, поэтому в первую очередь возникает вопрос по способу его очистки. Фильтр — самый важный компонент климатической системы для "чистых" помещений, так как с его помощью окончательно устанавливается требуемая степень чистоты помещения. Для «чистых помещений» применяется система трехступенчатой очистки воздуха для достижения требуемых параметров по чистоте воздуха:

    1. Фильтры грубой очистки;

    2. Фильтры тонкой очистки;

    3. Микрофильтры или фильтры абсолютно тонкой очистки ("HEPA" — High Efficiency Particular Airfilters).

    Для того чтобы организовать движение воздуха из более чистого помещения в помещение с более низкой степенью чистоты, в "чистом" помещении создают дисбаланса воздуха, т.е. разность между количеством приточного и вытяжного воздуха. Количество приточного воздуха должно превышать количество вытяжного воздуха минимум на 20% при условии, что помещение находится в центре здания, и не менее 30% при наличии в помещении остекления, допускающего инфильтрацию.

    Исходя из назначения помещения, также выбирают способ подачи приточного воздуха и воздухораспределительное устройство. Существует два основных вида движения воздуха в помещении: ламинарный и турбулентный потоки. При подаче воздуха ламинарными потоками появляется возможность обеспечения больших значений воздухообменов при небольшой скорости — не более 0,3 м/сек через всю зону. Поток при этом может иметь вертикальное или горизонтальное направление.

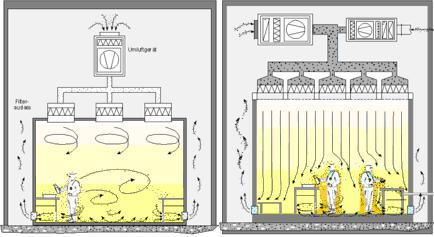

    Пример потоков воздуха в чистой комнате с турбулентной организацией вентиляции и соответственно с ламинарной.

    потоки

    Вентиляция чистых помещений после монтажа обеспечивается паспортом вентсистем для валидации производства.

    В паспорте указываются технические данные вентиляционной установки, схема вентсистемы и отображается вся сеть воздуховодов и расход на конкретных участках. Сечение воздуховодов отмечают в местах, где определяют расход. Отмечают показатели вентилятора, верхней точки системы, основного воздуховода.

    Специалисты нашей компании профессионально и ответственно подходят к решению вопроса по вентиляции чистых помещений.
