Расчет системы вентиляции бассейнов. Расчет вентиляции.

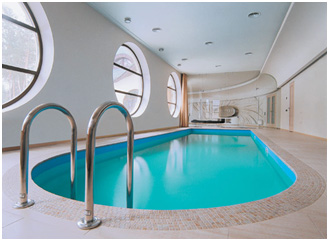

Расчет системы вентиляции бассейнов

Проектирование системы вентиляции бассейнов, которые находится в закрытых помещениях, существенно отличается от приточно-вытяжной вентиляции. Если Вы обратите внимание на данные особенности, только в том случае бассейн и будет доставлять Вам ожидаемое удовольствие. Удовлетворительный микроклимат и благоприятная температура в помещении, принадлежат основным параметрам при расчете и проектировании системы вентиляции бассейна. Неотъемлемой частью в таком проекте является удаление излишков влаги.

В наше время по всему миру провести время вблизи бассейна – удовольствие из приятных, роскошных и естественно довольно таки полезных. В последствии с погодными условиями нашей страны - бассейны используются крытые, благодаря которым, их можно использовать круглый год. И естественно они могут быть разные как по размерам так и по объемам, могут быть общественные, либо частные. В данной статье мы расскажем, как правильно рассчитать и спроектировать систему вентиляции для частного дома расположенного загородом.

Предлагаем три главные цели проектирования системы вентиляции для удовлетворения ваших потребностей во время проведенного около бассейна:

1. должен быть достигнут необходимый воздухообмен;

2. должны поддерживаться оптимальные показатели влажности воздуха;

3. поддержание оптимальных показателей температуры воздуха.

Неправильный проект или расчет системы вентиляции, либо отсутствие вентиляции вообще, приводит к дискомфорту нахождения возле бассейна, и естественно к проблемам с отделкой бассейна и сохранностью его конструкции.

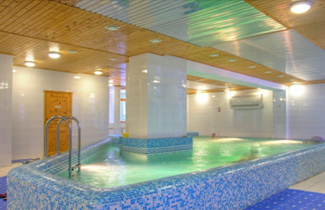

Вентиляция в бассейне

К примеру, избыток влаги, который образуется из-за бассейна, приводит к появлению конденсата на стенах, окнах, потолке. В последствии чего появляется плесень, грибковые инфекции и неприятные запахи.

Помимо этого, из-за чрезмерной повышенной влажности, человеку становится душно, что создает определенный дискомфорт. В том числе и наличие сквозняков, неправильной температуры воды и воздуха, лишают отдых удовольствия. Еще на качество пребывания у бассейна оказывает воздухообмен. Еще если воздухообмен недостаточен, то воздух становится спертым, из-за этого возникают неприятные запахи, и нахождение в данном помещении становится таким же неприятным, как и воздух.

Данные проблемы, возможно избежать, если будут учтены такие требования к параметрам воздуха в помещении с бассейном, как:

  • влажность - 50-65%
  • воздухообмен - 80 м3/ч на одного человека
  • температурный режим вода/воздух - 24-26°С / 26-28°С, при этом температура воздуха должна быть на несколько градусов выше температуры воды
  • концентрация свободного хлора в воздухе над поверхностью (зеркалом) воды в бассейне < 0.1 мг
  • подвижность воздуха в рабочей зоне < 0.2 м/с

При установке вентиляции бассейнов, чтобы удовлетворить данные параметры, применяют вытяжные системы и системы осушения воздуха, которые можно совмещать. При выборе оборудования необходимо руководствоваться целями его назначения. Непосредственно на выбор конкретного оборудования влияют габариты бассейна, площадь поверхности воды, и другие требования заказчика.

Основные требования к системам вентиляции бассейнов

1. Необходимо, чтоб воздух поступал через воздухораспределители, а удалялся с помощью вытяжных клапанов, которые устанавливаются под потолком. Для того чтобы приточно-вытяжная система бассейна могла обеспечить не менее, чем 4-кратный воздухообмен по санитарным нормам.

2. Воздушный поток в помещении должен следовать вдоль стен. Наличие в помещении окон, предусматривает продумать их обдув, тогда они не будут запотевать.

3. Вентилируемый воздух над поверхностью бассейна должен быть минимальным а именно - не более 0,2 м/с, иначе это приведет к излишнему испарению воды и отсутствию комфорта.

4. Объём удаляемого воздуха должен быть больше объёма приточного воздуха. Это уберет возможность проникновения излишков неприятных запахов и влаги в помещения находящиеся по близи.

Типовые решения вентиляции бассейна. Расчет вентиляции бассейна.

Домашние бассейны

При расчете системы вентиляции домашних бассейнов малых размеров используют осушители воздуха с приточно-вытяжной системой вентиляции. С помощью, которых, режим влажности находится на определенном уровне. И осушитель поглощает чрезмерную влагу, что очень преимущественно для домашних бассейнов. Вследствие особенностей конструкции, осушителя они монтируются либо в отдельных помещениях, либо по всему периметру бассейна. Поглощаемая осушителем влага поступает назад в бассейн или в дренажную систему. Нужное количество осушителей, а также требуемая их производительность зависит от площади бассейна. Правильное определение осушителей, может полностью решить задачу поглощения частиц влаги, но при этом чистый воздух поступать не будет, потому что осушители работают только на рекуперацию.

Есть два варианта наладить воздухообмен в бассейне: первый, по средствам отдельных приточной и вытяжной систем, второй, с помощью единой системы.

Отдельнные приточная и вытяжная системы

Применение приточной установки и вытяжных вентиляторов является экономным вариантом вентиляции бассейнов. При этом система вентиляции бассейна идентична на систему вентиляции жилых помещений. Но к ней стоит прибавить автоматическое регулирование влажности, а значит, что потребуется мощное оборудование.

Приточная установка включает в себя приточный вентилятор, фильтр наружного воздуха, нагреватель наружного воздуха и воздухозаборное устройство с клапаном, который предотвращает проникновение в бассейн холодного воздуха зимой, в то время как вентилятор отключен.

Чтобы устранять отработанный воздух, понадобится вытяжной вентилятор, который монтируется в специально подготовленные вытяжные каналы.

Единая приточно-вытяжная система

Единая приточно-вытяжная система состоит из приточно-вытяжной установки и воздухопроводной сети. Эта система располагает неопровержимыми довольно сильными сторонами по сравнению с отдельным притоком и вытяжкой.

Расчет вентиляции бассейнов.

Преимуществом единой системы являются меньше габариты. С помощью чего, присутствует экономия свободной площади в частном бассейне. Неотъемлемым хорошим фактором - у данной системы присутствует общая система управления, с помощью которой возможно точно поддерживать требуемые параметры воздуха. И последнее, существует возможность установки в единой системе рекуператором тепла, с помощью которого можно экономить до 70% тепла.

Такого вида экономия позволяет снизить мощность установки с нагревателем в несколько раз.

Так, для бассейна площадью порядка 20 м2 необходима установка с нагревателем мощностью 13кВт, а применение рекуператора требует только 5-6 кВт.

Единая установка также включает приточно-вытяжной вентилятор, рекуператор, фильтр входящего воздуха, двойной клапан, догреватель наружного воздуха (догревает воздух с улицы до необходимой температуры после обработки в рекуператоре) и систему автоматики (регулирует объём, температуру и влажность подаваемого воздуха).

Следует обратить внимание, что есть возможность использования единой приточно-вытяжной системы, как без применения осушителей воздуха, так и с помощью его. При применении их в комплексе, есть возможность подобрать менее мощные модели, и как следствие минимизировать эксплуатационные расходы.

Домашние бассейны, бассейны для спорта

Расчет системы вентиляции. Расчет вентиляции

Для бассейнов больших объемов применяют наборные вентиляционные установки с наличием функции осушения. Благодаря модульности конструкции таких установок, есть возможность удовлетворить все требования заказчика и условия эксплуатации, выбрав индивидуальный вариант, для бассейна любого типа и размера.

Вентиляционная установка, которая применяется в бассейне, обязана иметь секции нагрева, охлаждения, фильтрации, осушения воздуха с рекуператором тепла. Все это должно быть расположено в вентиляционной камере. Параметры воздуха находятся в точно заданных рамках с помощью показателей датчиков установки и системы автоматики.

Согласно того, у таких систем довольно внушительные размеры, они монтируются в специальных технических помещениях. Для функционирования таких систем необходима разветвленная система воздуховодов. С целью минимизировать нагрузку на систему и, как результат, издержек на ее эксплуатацию совместно с осушителем воздуха, применяют наборные установки.

Именно такой подход обычно позволяет избежать дополнительное отопление. Требуемый воздухообмен дает возможность полностью покрыть потери тепла при температуре притока примерно 40-45°С в зимний период. Наличие секции охлаждения установки устраняет необходимость в дополнительной системе кондиционирования.

Главнейшим характерным правилом при проектировании системы вентиляции бассейна является то, что любому бассейну необходима вентиляционная система отдельная от общей системы вентиляции здания. Также обязательно нужно принимать во внимание, что расчет и монтаж системы вентиляции должны выполнять профессионалы, в противном случаи возникнут проблемы с эксплуатацией бассейна, вплоть до серьезных последствий. Профессионально же проведенная работа по проектированию и установке обеспечивает ряд преимуществ, в перечне которых долговечность и безопасность.
